【整車技術參數】

產品**

中汽力威牌

公告批次

341

產品名稱

污水處理車

產品型號

HLW5090TWC6EQ

總質量(Kg)

9100

罐體容積(m3)

額定載質量(Kg)

305

外形尺寸

6200×2350×3200

整備質量(Kg)

8600

貨廂尺寸

××

額定載客(人)

準拖掛車總質量(Kg)

駕駛室準乘人數(人)

3

鞍座**大載質量(Kg)

接近角/離去角(°)

21/13

前懸/后懸

1130/1762

軸荷(Kg)

3300/5800

**高車速(Km/h)

103

備注

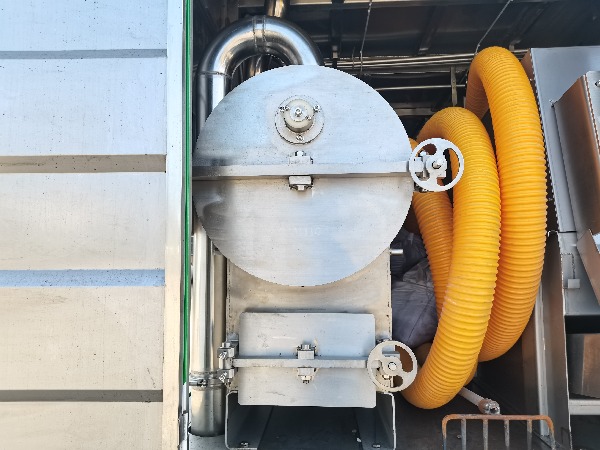

該車主要用于污水處理,污水處理車工作原理:通過真空泵將污水抽入污水分離器,在污水分離器中將水與雜質分離,**終將不含雜質的水排出;專用裝置:真空泵,污水分離器等污水處理系統;僅選用底盤3308mm軸距;側、后防護裝置材料材質:Q235,側、后防護均采用焊接連接,后防護裝置斷面尺寸為:100×50,后部防護離地高度:430mm;ABS型號/廠家:ABS型號:ABS/ASR-24V-4S/4M,廠家:襄陽東風隆誠機械有限責任公司.

【底盤技術參數】

底盤型號

EQ1095SJ8CD2

底盤名稱

載貨汽車底盤

**名稱

東風牌

生產企業

東風汽車股份有限公司

軸數

2

輪胎數

6

軸距 (mm)

3308,3800,4400

輪胎規格

7.50R16LT 16PR,8.25R16LT 16PR

鋼板彈簧片數

8/10+7,12/12+9,6/6+5,3/8+6,3/3+3

前輪距

1745,1760

燃料種類

柴油

后輪距

1586,1630,1650,1800

排放依據標準

GB17691-2018國Ⅵ

發動機型號

發動機生產企業

排量

功率(Kw)

YCY24140-60

廣西玉柴機器股份有限公司

2360

103

序號

項目名稱

單位

參數

1

外型尺寸(長×寬×高)

mm

4200×2200×2400

2

整車規格

mm

6200×2350×3200

3

額定人數

人

3

4

整備重量

t

8.6

5

裝載容積

m3

≥3.16

6

壓縮箱（長×寬×高）

m

1.72×0.8×0.9

7

前端壓榨機

套

1

8

真空泵

kw

7.5

9

加藥泵

kw

1

10

真空泵**大負壓

Pa

- 8

11

藥水吸泵

kw

0.75

12

真空泵水箱（長×寬×高）

m

1.5×0.23×0.85

13

檢查口（長×寬）

m

0.57×0.47

14

出渣口高度

m

1.35

15

**大抽速

m3/h

50

16

**大處理速度

m3/h

20

17

**大吸程

m

8

18

**大耗電量

度/h

18

19

設備發電機

kw

30

20

**大耗油量

L

4

21

環試壓縮機（直徑）

mm

350

22

藥水?dāng)嚢铏C(jī)

kw

0.4×3

23

混合攪拌機

kw

0.4×1、1.1×1

24

電機感應器

w

0.01

25

電動閘閥

w

180

26

東風底盤型號

型號

EQ1070SJ3BDF

27

車輛發動機

型號

YC4E115-50

28

底盤馬力

匹

130

29

軸距

mm

3306

30

整車牌照

黃牌

★★30KW濰坊系列柴油發電機組技術規格參數★★

★發電機組技術參數：

機組型號：HQ30GF

穩態電壓調整率（%）：≤±1

輸出功率：30kW

電壓波動率（%）：≤±0.5

功率因數：COSΦ=0.8（滯后）

瞬態電壓調整率（%）：＋20～－15

輸出電壓：400V/230V

電壓穩定時間：≤1

輸出電流：54A

穩態頻率調整率（%）：≤±1

額定頻率：50Hz

頻率波動率（%）：≤±0.5

額定轉速：1500rpm

瞬態頻率調整率（%）：＋10～－7

燃油牌號：（標準）0#輕柴油（常溫）

頻率穩定時間（S）：≤3

外形尺寸：1650×650×1300（L×W×H mm，參考）

燃油消耗（**負載）：224g/kW·h

機組重量：600kg（參考）

噪聲（LP7m）：105dB（A）

★柴油機技術參數：

品牌/產地：濰坊柴油機

冷卻方式：封閉式水循環冷卻

油機型號：ZH4100D

供油方式：直噴

氣缸數/敢提結構：4/L型

調速方式：機械調速

缸徑行程：100×115mm

進氣方式：自然吸氣

壓縮比：19.0：1

過載能力：110%

啟動方式：DC12V電啟動

轉  速：1500rpm

★發電機技術參數：

電機品牌：

防護等級：IP21

電機型號：HQF-30

接線方式：三相四線、Y型接法

額定功率：30kW

調節方式：AVR（自動電壓調節器）

額定電壓：400V/230V

輸出頻率：50Hz

絕緣等級：H級

輸出因數：COSΦ=0.8（滯后）
